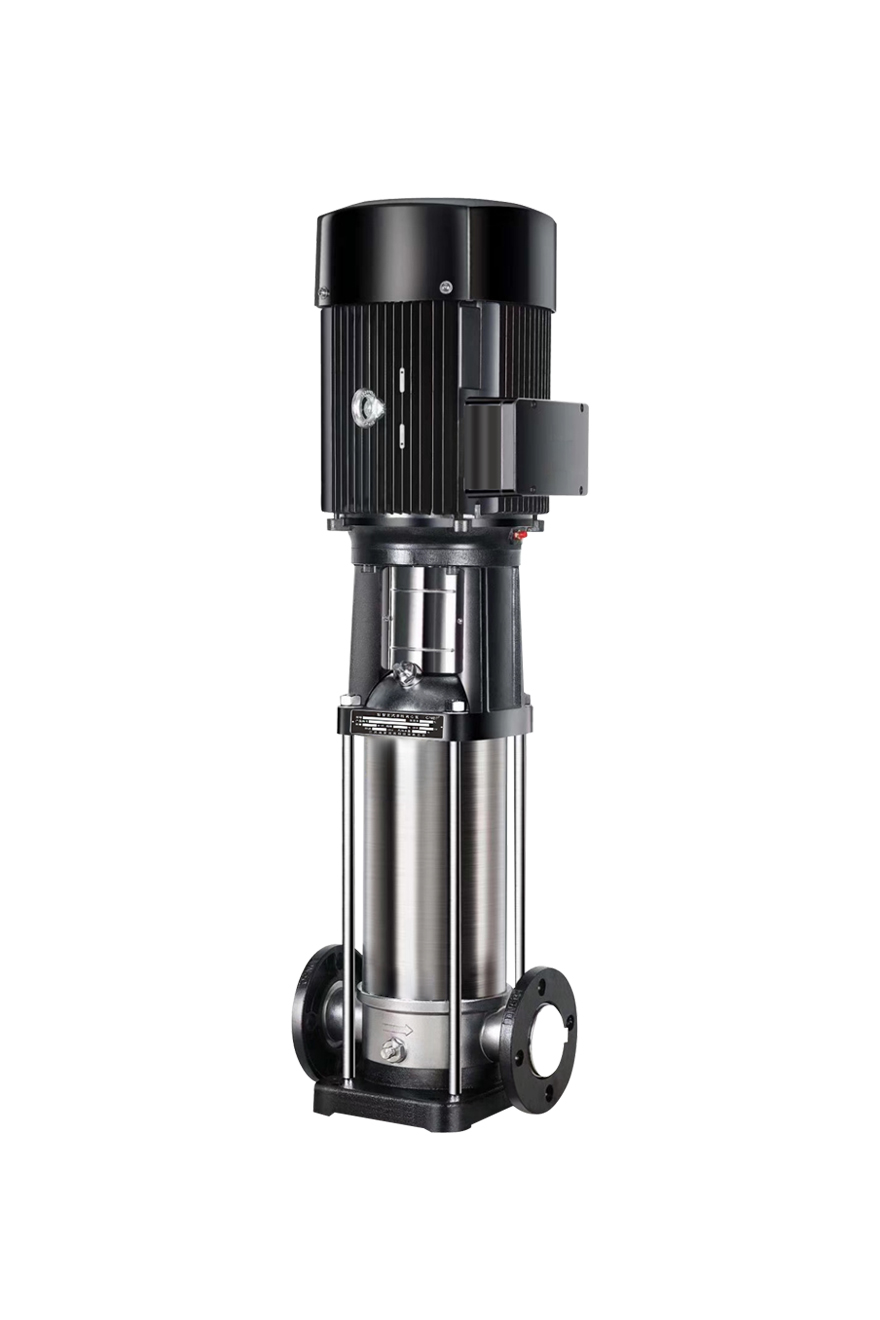

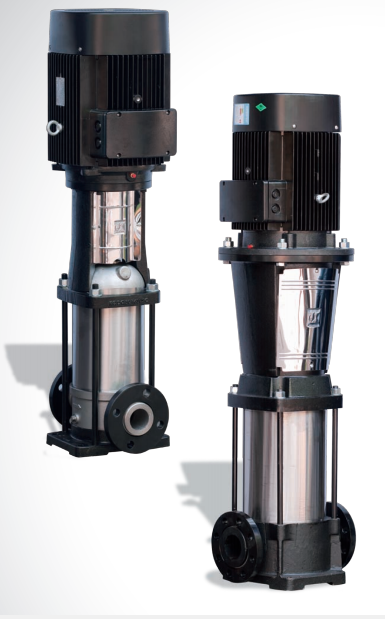

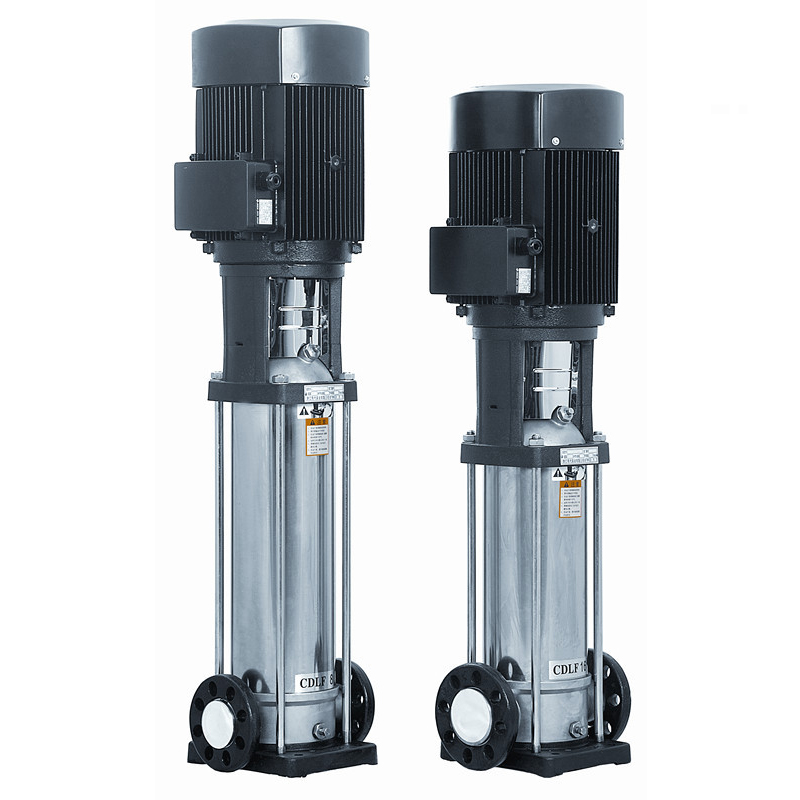

QCDL(F)シリーズ 垂直型ステンレス鋼多段遠心ポンプ
水処理および産業用途における信頼性を実現する設計
流体移送における革新的な汎用性
QCDL(F)シリーズは、高効率多段ポンプ技術の最高峰であり、昇圧、産業循環、そして重要な水インフラ用途において妥協のない性能を発揮します。耐腐食性ステンレス鋼のみで製造されたこれらのポンプは、従来の材料では対応できない分野で優れた性能を発揮します。
コアアプリケーション
| セクタ | 主なユースケース |
|---|---|
| 給水 | 水処理場のろ過と配水 · ゾーン圧力ブースト · 主管加圧 · 高層ビルの給水 |
| 産業用加圧 | プロセス水システム · CIP洗浄 · 高圧洗浄 · 消火システム |
| 産業移転 | 冷却/AC回路 · ボイラー給水および凝縮水 · 工作機械の統合 · 酸/アルカリ移送（F型のみ） |
| 水処理 | 限外濾過（UF） · 逆浸透（RO） · 蒸留プラント · 分離装置 · プール循環 |
| 農業 | 農場灌漑ネットワーク · スプリンクラーシステム · 精密点滴灌漑 |
技術的優位性
主な設計上の特徴:
垂直省スペースフットプリント：水平ポンプと比較して設置面積が30％削減
ステンレス鋼構造：完全な金属製油圧経路により腐食/孔食に耐性があります
モジュラー多段設計：インペラスタックは8～16段（最大揚程72m）にカスタマイズ可能
スマートレディ保護: オプションの IoT 対応ドライラン、欠相および過負荷保護
フランジ接続:ANSI/EN標準ポートによりグローバルな互換性を確保
材料構成:
| モデル | 液体適合性 | 工事 |
|---|---|---|
| QCDSL | 非腐食性流体 | SSインペラ/ステージ+CIケーシング |
| QCDSL(F) | 軽度の腐食性溶液 | 完全なステンレス鋼の流路 |
動作パラメータ
| 要素 | 仕様 |
|---|---|
| 液体タイプ | 薄く、清潔で、非爆発性で、固形物や繊維を含まない |
| 温度範囲 | 標準: -15°C ～ +70°C · 高温: -15°C ～ +120°C |
| 周囲温度 | 最高+40°C |
| 高度 | 標高1,000m以下 |
| デューティサイクル | 連続運転 |
精密に設計された駆動システム
モーター仕様:
タイプ: TEFC (全閉ファン冷却) · 2極
保護等級: IP55 (防塵・防滴)
断熱材：クラスF（温度上昇155℃）
電圧柔軟性:
単相: 220-240V ±10%
3相：220～240V / 380～415V（50Hz/60Hz対応）
規格準拠：IEC 60034 · ISO 5199
モデルデコード: QCDL(F)-16-8
複式QCDL(F) - 16 - 8 │ │ └─ インペラ段数（8段） │ └─── 流量（16m³/h） └──────── フルステンレスタイプ（F）
QCDL(F)シリーズを指定する理由
✅ 25% 長い耐用年数: 精密機械加工されたステンレス部品が腐食疲労を排除します。
✅ 省エネ: 油圧効率72%で運用コストを削減
✅ メンテナンスフリー設計：メカニカルシールの耐用年数は20,000時間
✅ グローバルコンプライアンス: CE · RoHS · 到着 · NSF/ANSI 61 (飲料水オプション)
対象産業
地方水道局
食品・飲料加工
医薬品製造
化学工場（F変異体）
発電施設
ホテル/病院インフラ
エンジニアリングアドバイス: 腐食性の高い流体 (pH < 4 または >10) の場合、316L/904L 超合金のアップグレードについては当社の技術チームにお問い合わせください。
